CCD Moravian G4-16000 Mono

Il corpo della camera ospita un otturatore meccanico, ma data la ridotta quantità di spazio residuo a disposizione, occupato in ampia parte da un sensore molto generoso, le ruote portafiltri non possono essere integrate. È ugualmente possibile collegare una ruota esterna con cinque alloggiamenti da 50x50mm; i controlli elettronici della ruota portafiltri sono integrati nella camera.

I sensori utilizzati sono equipaggiati con sistema anti-blooming, che rimuove le cariche elettriche sovrabbondanti dai pixel luminosamente saturi. L'anti-blooming assicura immagini perfettamente rotonde anche durante la ripresa di astri molto luminosi, senza artefatti e spike luminosi. L'alterazione nella linearità della risposta del sensore dovuta a tale sistema è del tutto trascurabile e rende queste camere ideali per applicazioni astrometriche e fotometriche, nonché per ogni tipo di utilizzo astrofotografico.

Le dimensioni del corpo macchina delle Moravian serie G4 sono le stesse della serie G3, con la sola eccezione dello spessore, che è addirittura minore nella serie G4 data l'assenza di ruota portafiltri integrata. Anche il sistema di gestione elettronica della camera, il software, il sistema di alimentazione e di connessione dati al PC è identico nella serie G4 e nella serie G3. Le ruote portafiltri compatibili con la serie G4 sono quelle dotate di alloggiamenti quadrati 50x50mm, dato che con l'utilizzo di filtri circolari di 50.8mm il sensore patirebbe una importante vignettatura.

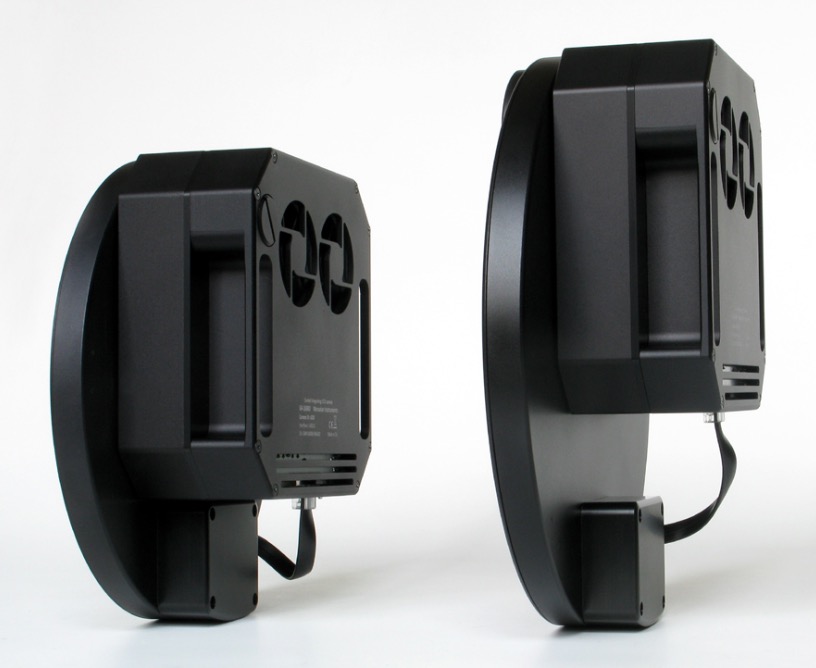

Il corpo delle camere della serie G4 non è progettato per alloggiare una ruota portafiltri integrata; è necessario prevedere, in questo caso, l'adozione di una ruota esterna, con l'esclusione delle ruote portafiltri da 50,8mm. Sono quindi adottabili:

- ruota portafiltri esterna medium, con cinque alloggiamenti quadrati formato 50x50mm
- ruota portafiltri esterna large, con sette alloggiamenti quadrati formato 50x50mm

Il corpo macchina è compatibile con una ampia varietà di accessori: ciò consente di ottenere un sistema di imaging personalizzabile, realizzato su misura:

- camera CCD serie G4 con predisposizione per ruota portafiltri esterna
- ruota portafiltri esterna medium, con cinque alloggiamenti quadrati formato 50x50mm
- ruota portafiltri esterna large, con sette alloggiamenti quadrati formato 50x50mm
- camera di guida G0
- camera di guida G1
- guida fuori asse con adattatore M68
- distanziatore spesso (utile per ottenere, sulle camere G4 senza ruota portafiltri lo stesso backfocus delle camere G4 con ruota portafiltri esterna)
- adattatore M68
- adattatore verso baionetta Nikon per l'utilizzo di obiettivi Nikon standard
- adattatore Gx Camera Ethernet, per la connessione di fino a 4 camere CCD Moravian serie G e l'integrazione con periferiche Ethernet 10/100/1000. Questo adattatore consente di operare senza limiti di distanza, tramite protocollo TCP/IP.

L'intero sistema è controllato tramite PC: la complessità della loro architettura e delle funzioni native, rende indispensabile per le camere della serie G4 una gestione basata su personal computer. I requisiti di sistema sono i seguenti:

- compatibilità con standard PC
- sistema operativo Windows 32/64 bit aggiornato (la compatibilità Linux è limitata ai soli driver di acquisizione, esclusi software di controllo e image processing)

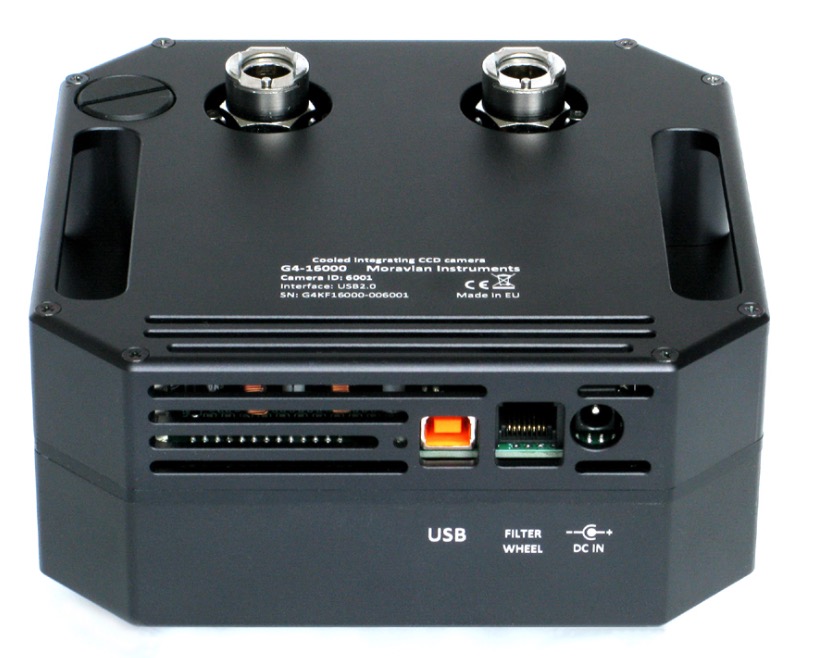

- una porta USB libera (si raccomanda l'utilizzo di una porta USB 2.0; la retrocompatibilità delle periferiche USB è comunque garantita)
- alternativamente, una connessione Ethernet/WiFi per l'utilizzo della camera con Gx Camera Ethernet

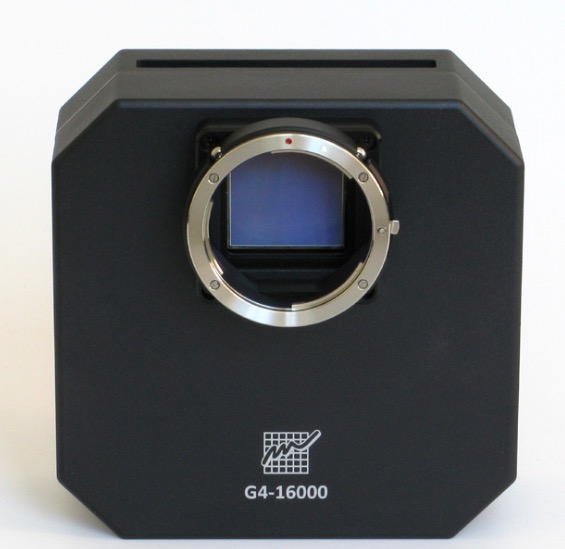

• Camera Moravian CCD modello G4-16000 Monocromatica con sensore CCD KAF-16803 da 16 Mpx

• Camera monocromatica

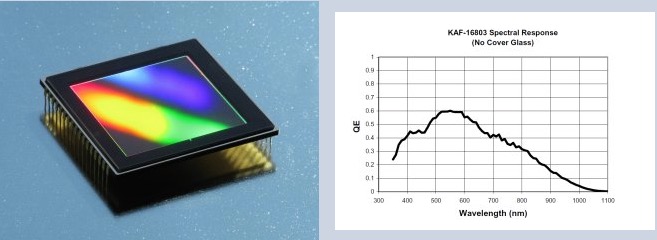

• Sensore: KAF-16803 - 36,9mm x 36,9mm - 9µm Pixel
• Anti Blooming Gate: >100×

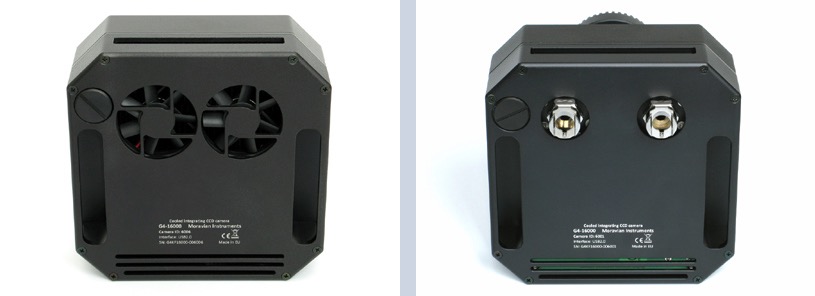

• Un sistema di raffreddamento efficiente e ben calibrato permette al sensore CCD di raggiungere temperature fino a 45° al di sotto della temperatura ambientale
• Facile montaggio su tutti i sistemi grazie al filetto M68x1 fornito

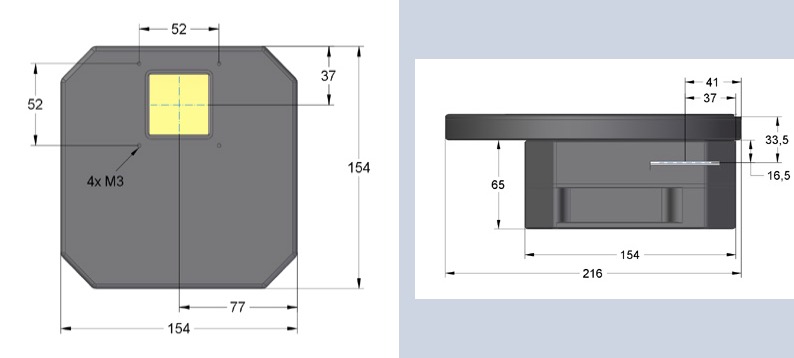

• Distanza dal naso filettato M68x1 al sensore: 30,5mm
• Distanza al sensore al bordo della camera senza adattatore: 16,5mm (backfocus aggiuntivo dell'adattatore M68: 14mm)
• La camera pesa circa 1.6 Kg
